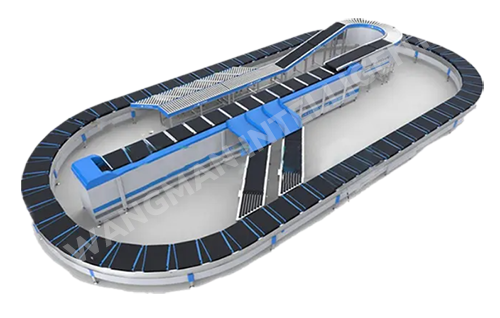

交叉帶分揀機
系統組成:
半自動化供包臺 : 含條碼掃描系統，稱重系統。
- 交叉帶分揀機系統：含小車、機架、維修平臺、跨梯等，小車數量可定制；
- 格口模塊：含滑槽、撐袋支架、格口按鈕、滿包光電等，格口數量可定制；
- 包裹檢測模塊：含空盤檢測、包裹糾偏；
- 上位機系統：WCS 系統，實現與客戶系統的數據對接；
- 監控系統：操作管理系統，實現人機交互，數據統計，設備監控等功能；
系統組成------裝載小車:
- 裝載小車使用伺服電輥筒的驅動方式，功耗低且穩定；
- 小車采用具有鉆石花紋的耐磨材質皮帶，貨物抓著穩固不打滑，皮帶損耗小；
- 電輥筒內置編碼器，分揀動作精準；
- 車身采用的大量輕質鋁合金材質，節能且強度高；
系統組成------交叉帶:
產品特點:
1.精簡
稱重掃描一體設計，操作簡單；
2.條碼準確
600W 工業一體相機，條碼解析力強；
3.供包精準
伺服運動控制，環線速度匹配更加精確，降低錯分概率；
4.高效High efficiency
四段式動態稱重，效率更高；
5.條碼準確
工業一體相機，條碼解析力強；
6.供包精準
伺服運動控制，環線速度匹配更加精確，降低錯分概率；
產品優勢:
1) 低能耗直線電機，非接觸式驅動，高效節能。
2) 可分揀各種規格和尺寸的物品。實現即使是易碎和高摩擦系數物品的高效分揀。
3) 實時動態跟蹤技術、系統監控、診斷和安全保護功能
4) 模塊化設計，易于維護，穩定性高
5) 高效可視化 高精度數據采集
6) 每小時 8000-10000 個包裹的產出；可分揀的物品范圍廣
7) 易于維護、結構緊湊、可增加/可擴展分揀口
8) 減少人力資源
技術參數:
名稱 |
參數 |
系統驅動 |
雙邊交流直線電機 |
運載節距 |
600/750/800/1200mm(2車1帶) |
托盤長度 |
700-1100/1400mm |
托盤皮帶寬度 |
420-620mm |
運行速度 |
1.2-2.4m/s(可選) |
分揀能力(單區) |
12000個/小時以上 |
供包方式 |
自動/半自動/人工直接輸入(可選) |
系統模式 |
1個環形圈2-n個邏輯分揀系統(可個性化配置) |
名稱 |
參數 |
|
全自動/半自動上包機 |
上包量 |
2500-3000件/h |
上包速度 |
1-2.3m/min |
|
動力 |
三節/四節 |
|
行走軌道 |
直軌段長度 |
2800/3000mm |
轉彎段中心半徑 |
3440/4586mm 等 |
|
軌道材質 |
3T 冷板 |
|
表面處理 |
噴塑 |
|
讀碼器 |
規格 |
根據條碼選擇 |
合作品牌 |
Datalogic/Sick/Cognex/Victronic等 |
|
建包輥道 |
輥道節距 |
700/750mm |
輥道長度 |
1000mm |
|
名稱 |
參數 |
|
分揀托盤小車 |
驅動方式 |
48V雙向直流電滾簡 |
節距 |
600-1200mm |
|
托盤長度 |
700-1100mm |
|
皮帶寬度 |
450-620mm |
|
單個托盤最大載荷 |
30kg |
|
分揀貨物最大尺寸 |
1000L*500W*500H |
|
格口滑槽 |
節距 |
700/750mm(多種尺寸可定制) |
滑槽長度 |
2800/3000mm |
|
傾斜角度 |
270 |
|
材質 |
3T 冷板 |
|
撐袋架 |
撐袋架節距 |
700/750mm |
撐袋架環圈 |
500*500*15mm |
|
