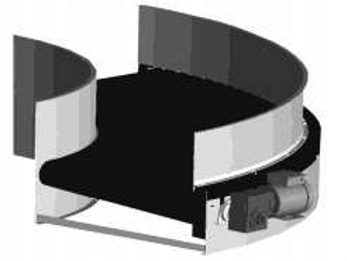

皮帶轉彎機
驅動系統（皮帶轉彎機|90度皮帶轉彎機|180度皮帶轉彎機|皮帶轉彎輸送機）
鏈蓋：
帶安裝卡槽的碳鋼焊接組件，方便快速拆卸.
機架標準高度..................................................216mm
輸送面寬度超過1 m......................................... 305mm
外灣半徑超過2200 mm ............. ……………………..305mm
標準配置：
帶式轉彎輸送機不使用錐輥驅動輸送機皮帶，而是由皮帶外邊緣特制傳動鏈條驅動。皮帶外緣用精密數控皮帶切割機加工出一系列孔，孔內鉚接特制銅雞眼（空心銅鉚釘），傳動鏈條通過特別的聯接方式和皮帶外緣的一系列精確加工的孔聯接。
機架總成：
全碳鋼焊接結構.機架總成由3mm碳鋼板焊接而成.鏈蓋：
帶安裝卡槽的碳鋼焊接組件，方便快速拆卸.
機架標準高度..................................................216mm
輸送面寬度超過1 m......................................... 305mm
外灣半徑超過2200 mm ............. ……………………..305mm
注意: 機身高度可以定制以適應客戶要求。

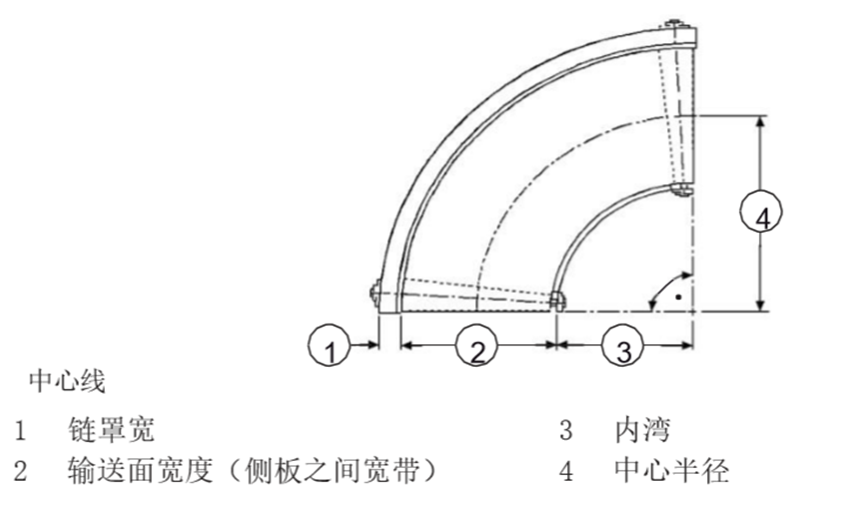

型號：
|
型號系列 |
內彎半徑 | 輸送面寬度 | 中心半徑 | 角度 |
| WM-860 | 1270mm | 860mm |
1700mm |
30°45°60°90° |
| WM-1060 |
1170mm |
1060mm |
1700mm |
30°45°60°90° |
| WM-1260 |
1070mm |
1260mm |
1700mm |
30°45°60°90° |
| WM-1460A | 970mm | 1460mm |
1700mm |
30°45°60°90° |
|
WM-1460B |
1520mm | 1460mm | 2250mm |
30°45°60°90° |
|
WM-1660 |
1420mm | 1660mm | 2250mm |
30°45°60°90° |
標準配置：
|
標準輸送機皮帶 |
|
| 輸送機皮帶 |
2-ply Black PVC-OP |
| 皮帶型號# | Flexam EF 10/2 0+A22 Black AS FR |
| 皮帶厚度 | 3 mm |
| 容許工作張力 | 10 N/mm width (1% elongation) |
| 皮帶底面 | 低摩擦滌綸織物 |
| 皮帶織物 | 2-ply 聚酯 |
| 防火等級 | ISO340-1988 |
| 導電性 | 防靜電 |
| 環境溫度范圍 | -15 - 80° C |
| 皮帶連接 | #1A 鋼扣及軟膠覆蓋的鋼扣芯 |
| 鏈條配件 | #4黃銅雞眼圈（空芯銅鉚釘），1040鋼鉚釘和墊圈及尼龍襯套 |
| 可選擇 | 可選擇艾馬拉/西格林/永利等知名廠商轉彎機專用皮帶 |
配件配置：
|
皮帶傳動鏈條
#50 帶特殊配件的側彎鏈
|
|
| 材質 | 熱處理碳鋼 |
| 極限抗拉強度 | 2459 kg |
| 最大拉力 | 290 kg |
| 可以選擇鍍鎳（特殊行業） | |
